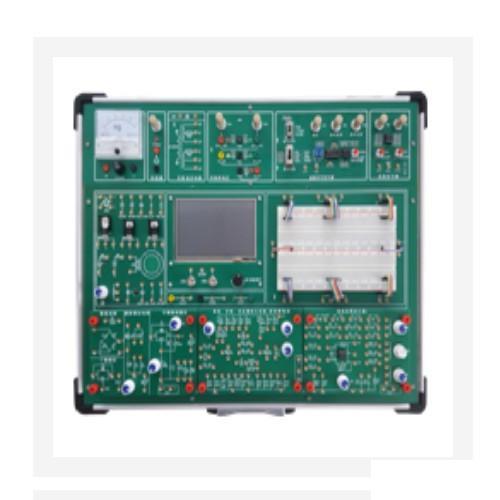

增強型電子線路綜合實驗箱 型號BZ：VV511-LH-A7廠家直銷
增強型電子線路綜合實驗箱 型號BZ：VV511-LH-A7廠家直銷
實驗箱由全鋁木合金箱體、高性能線性電源和實驗電路板等組成。其中實驗電路既可以采用固定功能模塊方式，也可以自行搭建實驗電路，電路原理和元器件符號清晰，實驗用元器件全部焊裝在線路板的反面，而且有亞克力板保護，不易損壞。本實驗箱適用于本專院校所有電類和非電類《模擬電子技術》、《電子線路》等課程的實驗教學。
一、技術指標
1、實驗箱工作電源
輸入：AC220V±10%,50HZ。
輸出：（1）DCV ±12V/1A；
★ （2）DCV 0V～±15V/0.5a；
（3）DCV +5V/1A ， 以上各路均帶短路保護功能。
★ (4）ACV 0V、12V、24V和帶中抽頭雙路12V/0.2A。
2、信號源
1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
2）函數發生器
輸出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V為峰—峰值，且正負對稱）
三角波：0～14V（14V為峰—峰值，且正負對稱）
方波：0～14V（14V為峰—峰值，且正負對稱）
頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3、自行設計實驗電路區
學生可以進行創新性練習，以提高學生的思維能力和動手能力。
★1）萬用板實驗區：配置臺灣產IC102面包板組件2組（2寬3窄），同時設計有連接線，供面包板和實驗主板的連接。
2）分立元件模塊:① 1個橋堆2W10、可上海標卓科學儀器有限公司控硅2P4M 1個、單結晶體管BT33 1個、三端穩壓管7812和7912各1個、12V指示燈1個、8歐姆喇叭1個，另設計有阻容件自由接插區10個；
3）另設計有分立元件獨立模塊，含各種固定值（10Ω~1MΩ)的電阻近40只；②各種固定值的電容近30只和各種固定值的電感12個；2個IN4148 、2DW231/2CW534穩壓管各1個；三極管9014/8050/8550各2個，0.5W電位器1K/47K/100K/各1個。
4) 實驗區留有固定線路實驗?zāi)K接入?yún)^(qū)，設計實驗?zāi)K尺寸146×98mm。
4、固定線路實驗?zāi)K
1）半波、全波、橋式整流和濾波電路以及集成三端穩壓電路。
2）單管、雙管放大電路、射極跟隨器、負反饋放大電路實驗板。
3）功率放大集成電路和互上海標卓科學儀器有限公司補對稱功率放大電路,內有喇叭。
4）2組運算放大器電路（含正弦波振蕩器）。
5）差動放大電路和串聯穩壓電路
6）戴維南定理和諾頓定理驗證模塊（電路分析模塊選配）。
7）疊加定理和互易定理驗證模塊（電路分析模塊選配）。
8）基爾霍夫定律的驗證模塊（電路分析模塊選配）。
9）一階和二階動態電路和串、并聯諧振電路模塊（電路分析模塊選配）。
★5、嵌入式測量儀器
1）雙蹤數字存儲示波器：帶寬 1 MHz，高采樣率10Mps，大采樣存儲深度8K，模擬通道標準輸入阻抗1MΩ，大模擬通道輸入電壓±30V(X1探頭)，模擬通道輸入耦合方式：AC/DC，模擬通道輸入靈敏度量程：20mv/Div~10V/Div (1-2-5步進)，可設置自適應垂直量程模式，水平掃描時基量程：1uS/Div~2S/Div（1-2-5步進），可設置自適應水平掃描量程模式，獨立通道顯示–A,-B，A+B，A-B，RecA，RecB等運算波形，具有Auto，Normal，Single，None，Scan同步模式，具有上升/下降沿，高/低電平觸發模式。
6.機箱外形尺寸:480×360×148mm。
7.機箱材料：鋁木合金材料，無任何污染物，有把手，造型美觀大方。
8.實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，不氧化，美觀漂亮，實驗導線連接穩定。
二、實驗內容
(一） 分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
6、集成電路RC正弦波振蕩器
7、集成功率放大器
8、整流濾波與并聯穩壓電路
9、串聯穩壓電路
10、集成穩壓電路
11、RC正弦波振蕩器
12、LC振蕩器及選頻放大器
13、電流/電壓轉換電路
14、電壓/頻率轉換電路
15、互補對稱功率放大器
16、二極管的正、反相特性
17、晶體三極管的輸入、輸出特性
18、全波橋式橋式整流電路實驗
19、并聯型直流穩壓電源
以下是電路分析實驗項目，需要選配模塊
20、基本電工儀表的使用與測量誤差的計算
21、減少儀表測量誤差的方法
22、電阻的串聯和并聯電路
23、電阻的混聯電路
24、直流電阻電路故障的檢查
25、線性與非線性電路元件伏安特性的測繪
26、電位、電壓的測定及電路電位圖的繪制
27、基爾霍夫定律驗證及故障判斷
28、疊加定理驗證及故障判斷
29、戴維南定理的驗證
30、諾頓定理驗證
31、互易定理驗證
32、一階電路響應的測試
33、二階動態電路響應的研究
34、R、L、C元件阻抗特性的測試
35、R、L、C串聯諧振電路的研究
公司承諾：質量服務承諾：
1.質量保修期一年，終生免費維護。
2.在保修期內，除人為因素外，任何因儀器設計、材料或工藝不當引起的缺陷、故障我們免費修理或更換。
3.接到用戶通知所提供的儀器出現故障后，24小時內回應.
4.保證及時向用戶以最優的價格提供所需的備品備件和易
